Коммерческий ЦОД Tier IV в Москве: инженерия машинного зала
Один из крупнейших коммерческих машинных залов в Москве. Ниже — как устроена инженерия объекта такого класса: схема резервирования питания, охлаждение без классического фреона, поэтапный ввод мощности и работа с заменой номенклатуры оборудования. Название заказчика не раскрывается по соглашению о конфиденциальности.
- Целевой класс — Tier IV: отказоустойчивость на уровне отдельных компонентов, обслуживание без остановки IT.
- Масштаб — 10 МВт первой очереди (объект — 20 МВт), машинный зал 4 500 м², 1 000 стоек на старте и до 2 000 с расширением.
- Питание — резервирование с выделенным резервным кластером, ИБП, ДГУ и автоматический ввод резерва.
- Охлаждение — фрикулинг как основной контур, доохлаждение без классического фреона, ниже PUE.
- Ввод мощности — очередями, с заменой номенклатуры оборудования без остановки строительства.
Мы участвовали в реализации инженерных решений для крупного коммерческого дата-центра в Москве. Площадка проектировалась и вводилась как объект уровня Tier IV: масштаб единого машинного зала, схемы резервирования и инженерные контуры рассчитаны на непрерывность IT-сервисов при плановых и внеплановых воздействиях.
Запуск и сроки
График ввода первой очереди корректировался: сдвиги были связаны с заменой инженерного оборудования, логистикой и пересмотром решений после смены поставщиков. Параллельная загрузка действующих площадок оператора позволяла распределять капитальные вложения и вводить мощность очередями, без дефицита для клиентов. Фактический ввод привязывался к поставкам и готовности инженерных контуров, а не к календарю.
Мощность и ёмкость
Объект проектировался с заделом на рост: подведённая мощность первой очереди — 10 МВт при общей мощности объекта 20 МВт. Единый машинный зал площадью 4 500 м² вмещает 1 000 стоек на старте эксплуатации и до 2 000 стоек с учётом поэтапного расширения; средняя расчётная мощность — 8 кВт на стойку.
Важная деталь — цифры по мощности и ёмкости нельзя рассматривать в отрыве от методики учёта IT-нагрузки и графика поэтапного ввода. Именно расхождение между «паспортной» и реальной нагрузкой чаще всего ломает экономику ЦОД, поэтому расчёт на стойку фиксируется ещё на этапе концепции.
Инженерия: электроснабжение и охлаждение

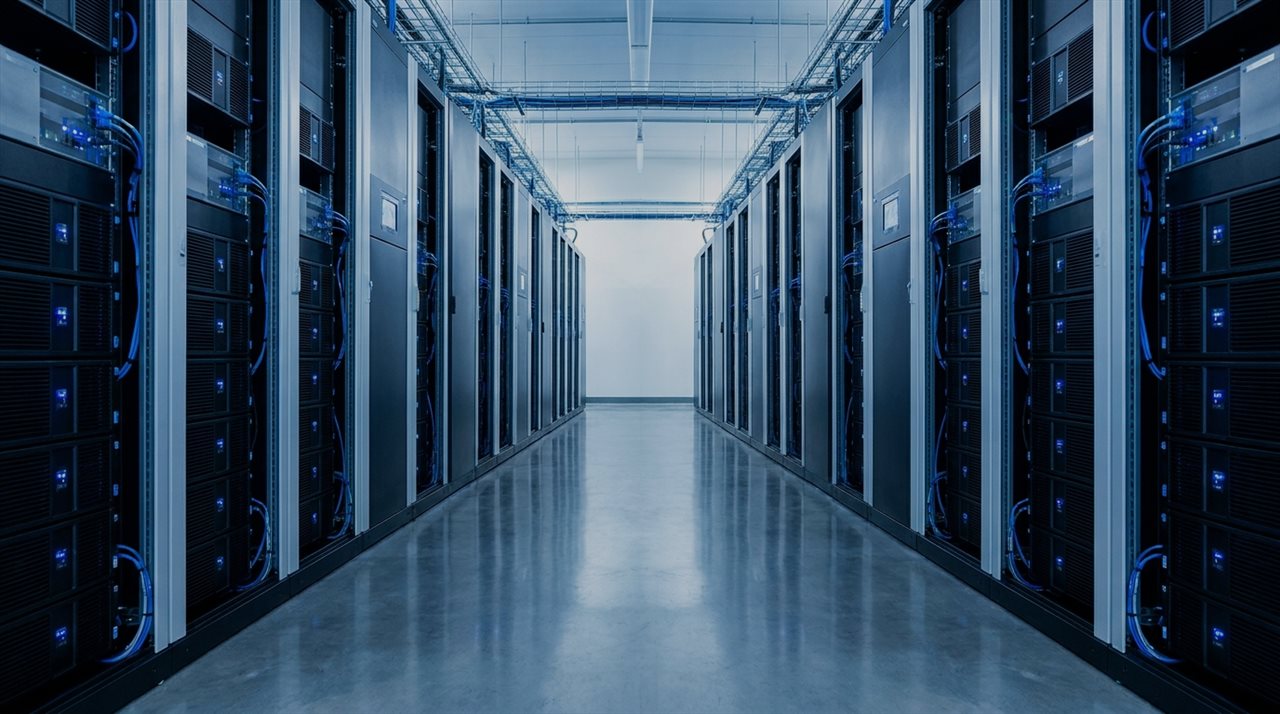

Электропитание построено по схеме резервирования с выделенным резервным кластером: рабочие линии распределяются по залу так, чтобы вывод любого элемента в обслуживание не прерывал работу IT. Это базовый принцип Tier IV — отказоустойчивость на уровне отдельных компонентов, а не только систем целиком. Подробнее о схемах — на странице электроснабжения ЦОД и ИБП и ДГУ.
Ставка на фрикулинг и доохлаждение вместо классических фреоновых контуров снижает энергопотребление и нагрузку на инженерию — это напрямую влияет на показатель PUE и операционные затраты оператора.
Поставщики и замена номенклатуры
Отдельный пласт работы — подбор эквивалентов инженерному оборудованию ушедших вендоров. Силовое оборудование, холодоснабжение и серверные платформы пересобирались под доступную номенклатуру: часть позиций заменялась на решения других производителей без потери класса надёжности. Главное условие — переход на новую номенклатуру без остановки строительства. Этот блок мы закрывали прямо на объекте, по ходу монтажа.
Контекст: инфраструктура под AI
Отдельный вектор развития коммерческих ЦОД — мощности под AI-нагрузку. Это другая плотность энергопотребления на стойку и другие требования к охлаждению, чем у классического облака. Закладывать запас под такие нагрузки нужно на этапе концепции — переделать охлаждение в работающем зале кратно дороже.
